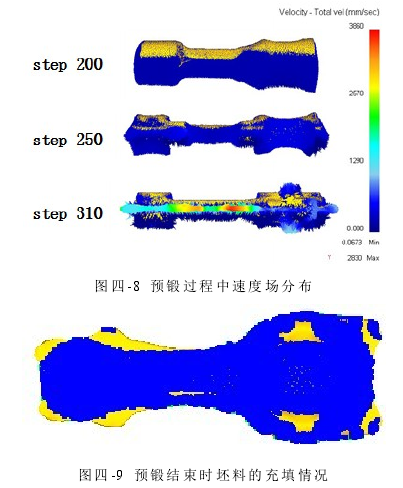

預鍛過程中速度場分布如圖4-8所示。輥鍛坯料放入預鍛型腔中后，在上模下行過程中，先接觸大頭部，上模大頭部位型腔的連皮凸臺卡住坯料，起到定位的作用;在step250時，坯料開始充填型腔，由于兩邊頭部較高，中間桿部較矮，可以看出先成形大頭部和小頭部，最后成形工字筋部;在step250時，多余金屬排入飛邊，隨著飛邊厚度的減薄，橋口部金屬受壓向外流動速度增大，這與開式模鍛成形特點相符。

圖4-9是預鍛結束時坯料的充填情況。從圖中可以看出預鍛件無折疊缺陷其小頭部充滿、大頭部和部分工字筋部還未充滿，可在終鍛時進行充滿。
