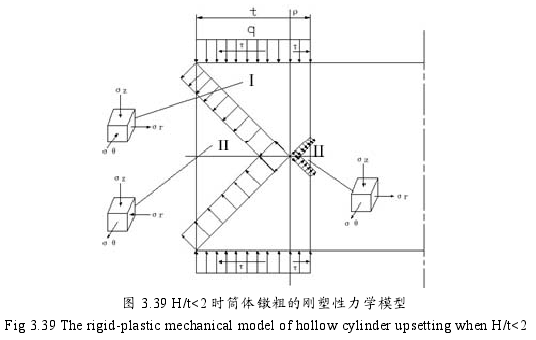

當H/t<2時(圖3. 39，此時中性層大于內(nèi)徑，由于毛坯端部摩擦力的影響，形成了I區(qū)域的難變形區(qū)。若忽略該區(qū)域的彈性變形，我們可以將I區(qū)域視為剛性區(qū)。變形力由I區(qū)域傳給II區(qū)域。II區(qū)域很容易滿足塑性變形的條件，因而會首先產(chǎn)生塑性變形，所以該區(qū)域稱之為主動變形區(qū)，主動變形區(qū)的金屬向內(nèi)外兩側(cè)同時流動。所以，從各區(qū)域的應力狀態(tài)可以得出，當H/t<2時的筒體墩粗時，筒體外形的變形特征為內(nèi)、外表面產(chǎn)生雙鼓形。物理實驗與模擬結(jié)果很好的驗證了上述剛塑性力學模型的正確性。當內(nèi)孔壁產(chǎn)生嚴重鼓形時不利于與后續(xù)的芯軸拔長或馬杠擴孔工藝銜接，但可以作為某些圓環(huán)類鍛件的終鍛工藝，用以增加軸向鍛比。
